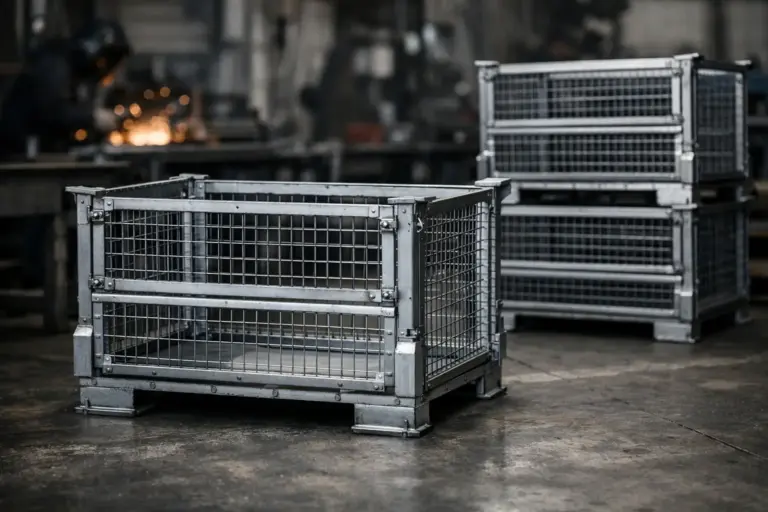

Eine Stahlgitterbox wird häufig nach Außenmaß, Traglast und Stückpreis ausgewählt. Genau dort beginnen in der Praxis viele Folgekosten: Bauteile liegen nicht lagegesichert, Stapel sind nicht prozesssicher, Sonderkonturen werden nur mit Zusatzmaterial geschützt und Leertransporte beanspruchen zu viel Volumen. Dieser Leitfaden für die Stahlgitterboxen-Beschaffung zeigt, welche technischen und logistischen Kriterien vor der Bestellung geklärt werden sollten.
Für Einkäufer in Automotive, Maschinenbau und Produktion geht es nicht allein um einen Behälter. Entscheidend ist, ob der Ladungsträger den Materialfluss vom Warenausgang über den Transport bis zur Entnahme am Band zuverlässig unterstützt. Eine ungeeignete Lösung verursacht Umpackvorgänge, Nacharbeit, Transportschäden oder Engpässe bei der Rückführung.
Den Beschaffungsbedarf vor der Anfrage präzisieren
Der erste Schmerzpunkt liegt meist in einer unvollständigen Anforderung. Wenn nur „Gitterbox für Bauteil X“ angefragt wird, bleiben wesentliche Fragen offen: Wie wird das Teil eingelegt und entnommen? Darf es sich berühren? Muss es in definierter Lage stehen? Welche Lasten wirken beim Stapeln, beim Transport und bei der innerbetrieblichen Handhabung?
Eine Stahlgitterbox kann für Schüttgut, Halbzeuge oder empfindliche Komponenten sehr unterschiedliche Anforderungen erfüllen. Seriennahe Normmaße sind sinnvoll, wenn das Packgut unempfindlich ist, die Mengen stabil bleiben und die Prozesse keine spezielle Entnahme erfordern. Bei lackierten Sichtteilen, schweren Bauteilen, wechselnden Varianten oder genau getakteten Montagelinien ist ein Sonderladungsträger oft die wirtschaftlichere Lösung – nicht wegen des Anschaffungspreises, sondern wegen weniger Prozessverlusten.
Für eine belastbare Anfrage gehören mindestens Bauteilzeichnung oder 3D-Daten, Gewicht je Teil, Stückzahl je Ladungsträger, Schwerpunkt, zulässige Kontaktflächen und der gesamte Transportweg auf den Tisch. Ebenfalls relevant sind die eingesetzten Flurförderzeuge, Stapelhöhen, vorhandene Regale und die erforderliche Rückführung. Wer diese Daten früh liefert, verkürzt spätere Korrekturschleifen in der Konstruktion nach Kundenzeichnung.
Leitfaden zur Stahlgitterboxen-Beschaffung: Traglast richtig bewerten
Die angegebene Traglast allein reicht nicht aus. Sie muss zur realen Belastungssituation passen. Eine Box mit hoher Nutzlast kann dennoch ungeeignet sein, wenn das Bauteil punktuell aufliegt, beim Bremsen verrutscht oder die Last beim Stapeln ungünstig in Rahmen und Kufen eingeleitet wird.
Relevant sind deshalb drei Ebenen: die zulässige Nutzlast im Betrieb, die Stapellast und die dynamischen Kräfte während des Transports. Bei schweren Komponenten entscheidet zudem die Lage des Schwerpunkts. Liegt dieser außerhalb der geometrischen Mitte, können Aufnahme, Stapelung und Sicherung eine angepasste Rahmengeometrie oder zusätzliche Anschlagpunkte erfordern.
Wir konstruieren Stahl-Ladungsträger über die reine Tragfähigkeit hinaus auf den konkreten Belastungsfall. Dazu gehören tragende Profile, Kufen, Stapelhilfen, Aufnahmen und gegebenenfalls Innenkonturen zur definierten Bauteilablage. Als Schweißfachbetrieb nach DIN EN ISO 3834 sichern wir dabei eine nachvollziehbare Fertigungsqualität für geschweißte Konstruktionen.
Das Ergebnis ist nicht einfach eine stärker ausgeführte Box. Das Ziel ist ein Ladungsträger, der die erforderliche Last sicher trägt, sich planbar handhaben lässt und ohne unnötiges Eigengewicht in den bestehenden Ablauf passt.
Bauteilschutz und Entnahme am Band mitdenken
Kratzer, Druckstellen und Verformungen entstehen selten erst beim Endkunden. Sie treten oft beim Einlegen, beim innerbetrieblichen Umsetzen oder bei der Entnahme auf. Besonders kritisch sind lackierte, beschichtete, bearbeitete oder montagefertige Teile. Eine offene Gitterstruktur schützt diese Komponenten nicht automatisch.
Die PEKAHIT-Lösung beginnt mit der Frage, welche Flächen des Bauteils belastbar sind und welche zwingend frei bleiben müssen. Daraus entstehen definierte Auflagepunkte, Trennelemente, Führungen oder wechselbare Einsätze. Wenn mehrere Varianten transportiert werden, kann eine gemeinsame Grundkonstruktion mit variantenspezifischen Aufnahmen sinnvoll sein. Das reduziert die Zahl der Behältertypen, darf aber die Verwechslungsgefahr am Band nicht erhöhen.
Vor der Serie prüfen wir die Auslegung mit CAD, Prototyp und Probebeladung. Die Probebeladung zeigt, ob die theoretische Konstruktion im realen Handling funktioniert: Greift der Stapler sicher an? Ist die Entnahme ergonomisch und taktsicher? Bleiben die Bauteile bei Transportbewegungen in ihrer Lage? Erst diese Prüfung macht sichtbar, ob Anpassungen an Aufnahme, Zugänglichkeit oder Toleranzen nötig sind.
Bei einer Stossstangen-Box führte die definierte Bauteilaufnahme zu 20 Prozent weniger Nacharbeit am Band. Das Ergebnis entstand nicht durch eine allgemeine Verstärkung der Box, sondern durch eine Konstruktion, die Kontaktpunkte und Entnahmeablauf auf das Bauteil abstimmte.
Transport, Ladungssicherung und Rückführung planen
Eine Gitterbox ist Teil einer Transportverpackung. Deshalb muss die Beschaffung auch die Sicherung auf Straße, im Wechselbrückenverkehr oder auf dem Werksgelände berücksichtigen. Anforderungen aus VDI 2700 betreffen nicht nur Zurrmittel. Sie betreffen ebenso die Formstabilität des Ladungsträgers, die Stapelfähigkeit und die Frage, ob die Ladung innerhalb der Box lagegesichert bleibt.
Bei Exportprozessen kommen weitere Anforderungen hinzu. Stahlgitterboxen selbst benötigen keine ISPM-15-Behandlung. Werden jedoch Holzeinsätze, Unterbauten, Verschläge oder Übersee-Kisten eingesetzt, müssen diese nach ISPM 15 beziehungsweise IPPC ausgeführt sein. Hier ist eine kombinierte Lösung aus Metall-Ladungsträger und Exportverpackung sinnvoll, wenn Bauteile über längere Strecken oder mit mehreren Umschlagpunkten versendet werden.
Ein weiterer Schmerzpunkt ist das Rücktransportvolumen. Starre Behälter schützen zwar zuverlässig, fahren leer aber oft fast genauso viel Luft wie beladen. Klapp- oder steckbare Systeme lohnen sich besonders bei hohen Umlaufmengen und langen Rücklaufstrecken. Sie sind jedoch nicht in jedem Fall die richtige Wahl: Zusätzliche Mechanik muss dauerhaft bedienbar sein, und der Klappvorgang darf den Takt nicht belasten.
Für ein Tankgestell mit Klappsystem konnten wir das Rücktransportvolumen um 80 Prozent reduzieren. Maßgeblich war die Abstimmung von Faltmechanik, Stapelbarkeit und Bauteilaufnahme auf den vorhandenen Kreislauf.
Qualität, Kennzeichnung und Versorgung absichern
In der Beschaffung wird Qualität oft auf Materialstärke und Schweißnähte reduziert. Für den späteren Betrieb zählen zusätzlich saubere Kanten, wiederholgenaue Maße, belastbare Stapelhilfen und eine eindeutige Kennzeichnung. Bei CE-relevanten Konstruktionen muss außerdem klar sein, welche Funktion der Ladungsträger übernimmt und welche Konformitätsanforderungen daraus entstehen.
Kennzeichnungen sollten zur Prozessrealität passen: Behälternummer, Variante, Eigentumskennzeichen, zulässige Last, Stapelhinweise und gegebenenfalls Scanflächen müssen lesbar und dauerhaft angebracht sein. Bei JIT-Prozessen verhindert eine klare Variantenlogik Fehlbeladung und Suchzeiten. Werden mehrere Bauteile auf einem Gestell geführt, sind Poka-Yoke-Elemente und eindeutige Zuordnung besonders wertvoll.
Versorgungssicherheit entsteht außerdem durch einen abgestimmten Ablauf von CAD-Konstruktion über Prototyp und Probebeladung bis zur Serienlieferung. Nicht jede Anwendung benötigt eine große Vorserie. Bei sicherheitskritischen, besonders schweren oder komplexen Teilen ist sie jedoch sinnvoll, um Handhabung, Belastung und Toleranzen vor dem Hochlauf abzusichern. Bei wiederkehrenden Abrufen unterstützen JIT-Lieferungen die Verfügbarkeit am Produktionsstandort, ohne unnötige Bestände aufzubauen.
Eine gute Beschaffungsspezifikation beschreibt daher nicht nur die Box, sondern den gesamten Einsatzfall. Wer Bauteil, Prozess, Transport und Rücklauf gemeinsam bewertet, verhindert spätere Improvisationen mit Zwischenlagen, Zusatzsicherungen und manuellen Arbeitsschritten.
Wenn acht Bauteilvarianten auf einem Koppelturm geführt werden, müssen Schutz, Zugänglichkeit und Stapelbarkeit gleichzeitig funktionieren. In diesem Projekt wurden mehr als 80 Prozent Logistikkosten eingespart und 0 Transportschäden erreicht. Für eine persönliche Beratung zur Auslegung Ihrer Stahlgitterboxen: Jetzt anfragen: 08265 226752
