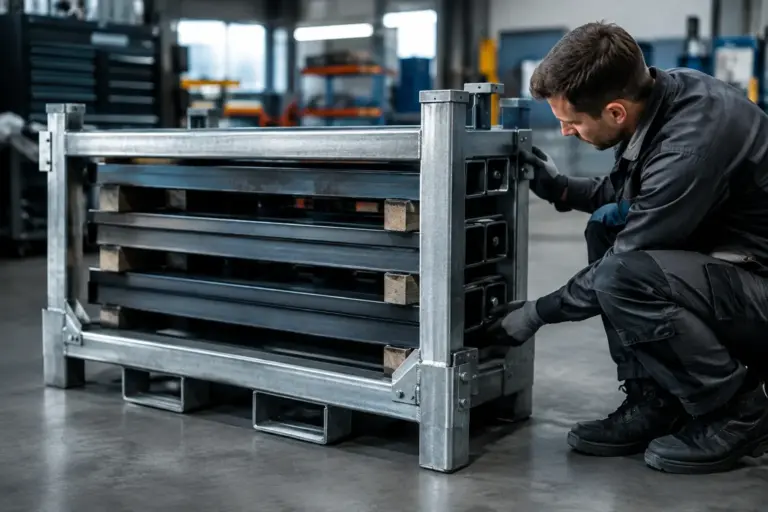

Ein Gestell trägt eine schwere Baugruppe sicher durch die Fertigung, lässt sich per Stapler bewegen und wird beim Kunden wiederverwendet. Trotzdem ist nicht automatisch klar, ob dafür eine CE-Kennzeichnung erforderlich ist. Wer CE-konforme Transportgestelle erstellen will, muss zuerst den vorgesehenen Einsatz präzise abgrenzen. Die größte Gefahr liegt nicht in einer fehlenden Plakette, sondern in einer falschen Einstufung mit unvollständiger Konstruktion, Dokumentation oder Bedieninformation.
Wann ein Transportgestell tatsächlich CE-relevant ist
Ein reines Ladungsträgergestell, das Bauteile aufnimmt, schützt und als Ladeeinheit transportiert wird, ist nicht grundsätzlich ein CE-Produkt. Für solche Sonderladungsträger stehen üblicherweise Tragfähigkeit, Standsicherheit, Stapelbarkeit, Anschlagpunkte und die Ladungssicherung im Vordergrund. Die CE-Kennzeichnung ist kein allgemeines Qualitätszeichen für Metallgestelle.
Anders kann die Bewertung ausfallen, wenn das Gestell eine technische Funktion übernimmt, die über Transport und Lagerung hinausgeht. Beispiele sind motorisch angetriebene Trolleys, bewegliche Vorrichtungen mit Steuerung, Systeme zum automatisierten Heben oder Absenken oder ein Gestell als Teil einer Maschinenanlage. Dann muss geprüft werden, ob Anforderungen aus dem Maschinenrecht oder weiteren harmonisierten Vorschriften greifen. Die konkrete Einordnung hängt von Funktion, Energiequelle, Bedienablauf, Schnittstellen und vorhersehbarer Fehlanwendung ab.
Der Schmerzpunkt für Einkäufer und Logistikleiter ist klar: Wird ein funktionales System vorschnell als gewöhnlicher Ladungsträger beschafft, fehlen später häufig Risikoanalyse, Betriebsanleitung oder Konformitätsbewertung. Wird dagegen jedes Schweißgestell pauschal mit CE versehen, entsteht eine Scheinsicherheit ohne belastbare Grundlage.
Wir klären deshalb vor der CAD-Konstruktion den Verwendungszweck: Was wird aufgenommen, wie wird beladen, wer bedient das Gestell, welche innerbetrieblichen und externen Transporte sind vorgesehen und welche Schnittstellen bestehen zu Stapler, Kran oder Fertigungsanlage? Erst diese Abgrenzung zeigt, welche technischen Nachweise erforderlich sind.
CE-konforme Transportgestelle erstellen beginnt mit dem Lastfall
Viele Probleme entstehen, weil nur das Bauteilgewicht genannt wird. Für eine belastbare Konstruktion reichen 800 Kilogramm Nennlast jedoch nicht aus. Entscheidend ist, ob die Last mittig oder außermittig liegt, ob Bauteile beim Einsetzen stoßartig aufsetzen, wie hoch gestapelt wird und welche Beschleunigungen beim Staplertransport auftreten. Auch der Schwerpunkt kann sich zwischen leerem und beladenem Zustand erheblich verändern.
Die PEKAHIT-Lösung setzt deshalb an den realen Prozessen an. Wir konstruieren Sonderladungsträger auf Basis von Kundenzeichnung, Bauteildaten und tatsächlichem Materialfluss. Im CAD werden Auflagepunkte, Einführhilfen, Sicherungselemente, Staplertaschen und Kranaufnahmen so ausgelegt, dass sie zum Bauteil und zum Handling passen. Bei geschweißten Konstruktionen schafft ein Schweißfachbetrieb nach DIN EN ISO 3834 nachvollziehbare Voraussetzungen für die Fertigungsqualität. Diese Zertifizierung ersetzt keine CE-Bewertung, sie ist jedoch für die Qualität der Schweißverbindungen und die Dokumentierbarkeit der Fertigung relevant.
Das Ergebnis ist ein Gestell, dessen Tragfähigkeit nicht als Annahme im Angebot steht, sondern aus definierten Lastfällen, Materialquerschnitten und dem geplanten Einsatz abgeleitet wird. Für Achsen, Werkzeuge oder Komponenten mit empfindlichen Anlageflächen bedeutet das weniger Beschädigungsrisiko und weniger Nacharbeit im Prozess.
Ladungssicherung und Produktsicherheit getrennt bewerten
CE-Konformität und Ladungssicherung werden in Projekten oft vermischt. Die VDI 2700 behandelt die Sicherung der Ladung beim Straßentransport. Sie beantwortet beispielsweise, wie der Ladungsträger im Fahrzeug form- oder kraftschlüssig gesichert wird und welche Kräfte in Fahrtrichtung, quer zur Fahrtrichtung oder nach oben zu berücksichtigen sind. Sie ersetzt nicht die Prüfung, ob das Gestell selbst standsicher ist oder ob eine CE-Pflicht besteht.
Umgekehrt löst eine CE-Kennzeichnung keine Anforderungen an die Transportsicherung. Für die Praxis müssen beide Ebenen zusammenpassen: Das Gestell muss die vorgesehenen Sicherungsmittel aufnehmen können, die Bauteile dürfen sich im Gestell nicht unkontrolliert bewegen, und die Fahrzeugbeladung muss nachvollziehbar geplant sein. Bei Exportverpackungen kommen abhängig von der Ausführung zudem ISPM 15- und IPPC-Anforderungen für verwendete Holzwerkstoffe hinzu.
Von der Risikoanalyse zur nachvollziehbaren Dokumentation
Ist ein Gestell CE-relevant, reicht ein CE-Zeichen allein nicht aus. Die Konformität muss durch einen strukturierten Prozess begründet sein. Dazu gehören die Risikobeurteilung, die anzuwendenden Anforderungen, die technische Dokumentation, gegebenenfalls Prüfungen und die erforderlichen Benutzerinformationen. Die EU-Konformitätserklärung wird erst am Ende dieses Prozesses ausgestellt.
In der Risikoanalyse betrachten wir nicht nur den Normalbetrieb. Kritisch sind häufig das Einsetzen eines Bauteils außerhalb der vorgesehenen Position, das Fahren mit angehobener Last, beschädigte Sicherungsbolzen, falsche Stapelhöhen oder ein Zugriff in Bereiche mit Quetschgefahr. Maßnahmen können konstruktiv sein, etwa durch Führungen und formschlüssige Aufnahmen. Sie können aber auch organisatorisch unterstützt werden, beispielsweise durch eindeutige Kennzeichnung von Traglast, Stapelgrenze, Anschlagpunkten und zulässiger Bedienfolge.
Für Beschaffung und Qualitätssicherung ist die Dokumentation besonders wertvoll, weil sie spätere Änderungen kontrollierbar macht. Wird ein Gestell nachträglich für ein schwereres Bauteil genutzt, eine Aufnahme umkonstruiert oder an eine automatisierte Linie gekoppelt, muss die ursprüngliche Bewertung überprüft werden. Ein Etikett mit einer alten Tragfähigkeit ist dann kein ausreichender Nachweis.
Prototyp und Probebeladung verhindern Serienfehler
Eine CAD-Konstruktion kann Kollisionen und Lastpfade früh sichtbar machen. Sie ersetzt aber nicht jede Prüfung am realen Bauteil. Besonders bei Sichtteilen, lackierten Komponenten, komplexen Geometrien oder eng getakteten Linien zeigt sich erst bei der Probebeladung, ob Einführhilfen ausreichend sind, Bediener sicher greifen können und das Bauteil ohne Druckstellen entnommen wird.
Deshalb verbinden wir CAD, Prototyp und Probebeladung zu einem durchgängigen Ablauf. Der Prototyp wird mit dem Originalteil und dem vorgesehenen Handling erprobt. Daraus können Anpassungen an Auflageflächen, Sicherungen, Staplertaschen oder Beschriftungen folgen, bevor eine Serie startet. Bei JIT-Konzepten berücksichtigen wir zusätzlich Variantenfähigkeit, Umlaufmengen und Rücktransportvolumen. Ein Gestell kann technisch korrekt sein und dennoch unwirtschaftlich werden, wenn es zu viel Leerraum erzeugt oder Varianten nur mit Umpacken abbildbar sind.
Das konkrete Ergebnis zeigt ein Projekt für Motorhauben: Acht Varianten wurden auf einem Gestell abgebildet, ohne Umpackvorgänge im JIT-Ablauf. Der Nutzen entstand nicht durch eine möglichst universelle Konstruktion, sondern durch klar definierte Aufnahmen, sichere Variantenführung und eine auf den Prozess abgestimmte Gestaltung.
Beschaffungssicherheit entsteht vor der Serienfreigabe
Für B2B-Einkäufer zählt neben der technischen Auslegung die Versorgungssicherheit. Deshalb sollten Lastenheft und Freigabe nicht nur Abmessungen und Stückzahlen enthalten. Benötigt werden Angaben zu Bauteilgewicht und Schwerpunkt, Transportweg, Hebezeugen, Staplerhandling, Stapelkonzept, Oberflächenschutz, Rücklauf und geplanten Änderungen. Je früher diese Informationen vorliegen, desto sicherer lassen sich Nacharbeiten und Verzögerungen vermeiden.
Wir konstruieren die Lösung nicht nach einem Standardschema, sondern anhand dieser Randbedingungen. Das kann ein festes Schwerlastgestell sein, ein klappbares Rückführsystem oder ein variantenfähiger Trolley. Eine klappbare Ausführung lohnt sich etwa bei langen Rückwegen und hohen Leertransportanteilen. Sie ist jedoch nur dann sinnvoll, wenn Verriegelung, Bedienbarkeit und Dauerhaltbarkeit im tatsächlichen Umlauf abgesichert sind.
