Leere Tankgestelle sind im Rücklauf häufig der teuerste Teil eines Mehrwegkonzepts. Sie beanspruchen Ladefläche, verursachen zusätzliche Umläufe und stehen an der Rampe im Weg. Eine fundierte Bewertung eines Klappsystems für Tankgestelle muss daher mehr leisten als die Frage zu beantworten, ob sich ein Gestell einklappen lässt. Entscheidend ist, ob das System die reale Prozesskette aus Beladung, Transport, Entladung, Rückführung und erneuter Bereitstellung wirtschaftlich verbessert.
Für Einkäufer und Logistikleiter in Automotive, Maschinenbau und Prozessindustrie geht es dabei um belastbare Kriterien: Rücktransportvolumen, Taktzeit, Ladungssicherung, Teilequalität, Instandhaltungsaufwand und die Eignung für unterschiedliche Tankvarianten. Ein Klappmechanismus kann den Rücklauf deutlich verdichten. Er kann jedoch auch neue Fehlerquellen schaffen, wenn Verriegelung, Stapelbarkeit und Bedienung nicht zur tatsächlichen Anwendung passen.
Warum leere Tankgestelle den Kreislauf belasten
Tankgestelle sind konstruktiv meist auf sicheren Halt, definierte Auflagepunkte und den Schutz empfindlicher Bauteile ausgelegt. Im beladenen Zustand ist das notwendig. Im Leerzustand bleibt diese Geometrie aber oft vollständig erhalten. Das Ergebnis: Ein leerer Rücktransport benötigt nahezu dieselbe Ladefläche wie ein beladener Transport, obwohl keine Ware bewegt wird.
Dieser Schmerzpunkt verschärft sich bei Serienbelieferung und langen Umläufen. Werden Gestelle zwischen Lieferant, Bearbeitungsstandort und Montagewerk geführt, summieren sich Leerfahrten, Lagerflächen und Bereitstellungsaufwand schnell zu relevanten Kostenpositionen. Besonders kritisch wird es, wenn Rückläufe nicht planbar gebündelt werden können oder Spediteure nur einzelne Gestelle aufnehmen.
Ein Klappsystem soll diese Leervolumen reduzieren. Seine Wirkung hängt allerdings nicht allein von der möglichen Bauhöhe im eingeklappten Zustand ab. Ein Gestell mit hoher Volumenersparnis ist wirtschaftlich nur dann sinnvoll, wenn es sich ohne unverhältnismäßigen Zeitaufwand bedienen lässt, sicher gestapelt werden kann und im geöffneten Zustand die Tankgeometrie zuverlässig sichert.
Bewertung des Klappsystems für Tankgestelle: die Kernkriterien
Rücktransportvolumen real statt theoretisch berechnen
Die wichtigste Kennzahl ist nicht die Höhe eines einzelnen zusammengeklappten Gestells, sondern die Anzahl leerer Gestelle pro Lkw, Wechselbrücke oder Rücklaufcharge. Dazu werden Außenmaße, zulässige Stapelhöhen, Ladehilfsmittel und die tatsächlichen Restriktionen des Transportwegs berücksichtigt. Eine Konstruktion, die auf dem Papier kompakt wirkt, verliert ihren Vorteil, wenn sie wegen unzulässiger Stapelung oder ungünstiger Sicherung nicht dicht geladen werden darf.
Auch die Rückführung von Zubehör gehört in diese Berechnung. Lose Sicherungselemente, Einlagen oder Adapter erhöhen den Organisationsaufwand und bergen Verlustrisiken. Sinnvoll ist eine Konstruktion, bei der diese Elemente integriert, eindeutig zugeordnet oder im Klappzustand geschützt untergebracht sind.
Verriegelung und Bedienung unter Serienbedingungen prüfen
Ein Klappsystem wird nicht im Besprechungsraum beurteilt, sondern an Verladeplätzen und im Schichtbetrieb. Bedienkräfte, Zugänglichkeit der Griffe, Sichtbarkeit der Verriegelungsstellung und die Reihenfolge der Handgriffe müssen zur Praxis passen. Muss eine Person das Gestell mehrfach umrunden, lose Bolzen einsetzen oder einzelne Bauteile separat ablegen, verlängert sich die Taktzeit und die Fehleranfälligkeit steigt.
Besonders wichtig ist eine eindeutige Verriegelung in beiden Zuständen. Das Gestell muss im aufgestellten Zustand die vorgesehene Form halten. Im eingeklappten Zustand darf es sich beim Stapeln, innerbetrieblichen Transport oder beim Rücklauf nicht selbstständig öffnen. Eine klar erkennbare Sicherungsposition erleichtert die Prozesskontrolle und reduziert Nachfragen an der Rampe.
Tankaufnahme und Schutzfunktion bleiben maßgeblich
Volumenreduzierung darf die eigentliche Aufgabe des Ladungsträgers nicht schwächen. Tanks können je nach Material, Anschlusslage, Beschichtung und Schwerpunkt sehr unterschiedliche Anforderungen stellen. Definierte Aufnahmen, ausreichend große Kontaktflächen und gegebenenfalls austauschbare Schutzauflagen verhindern Druckstellen, Kratzer oder Verformungen.
Bei mehreren Tanktypen sollte früh geklärt werden, ob ein Grundgestell mit Wechselaufnahmen sinnvoll ist oder ob separate Varianten bessere Prozesssicherheit bieten. Ein universelles Gestell reduziert zwar die Anzahl der Ladungsträger, kann aber durch zusätzliche Adapter, kompliziertere Bedienung oder schlechtere Zugänglichkeit an Vorteil verlieren. Die richtige Lösung ergibt sich aus Variantenanzahl, Stückzahlen und Wechselhäufigkeit.
Ladungssicherung und Transportweg mitdenken
Ein Tankgestell ist Teil einer Transportverpackung. Deshalb prüfen wir die Auslegung der Sicherungspunkte, die Stapelbarkeit sowie die Anforderungen aus VDI 2700 bereits in der Konstruktion. Relevant sind nicht nur der Fernverkehr, sondern auch innerbetriebliche Wege, Rangierbewegungen, Umschlag und die mögliche Nutzung durch Flurförderzeuge.
Je nach Einsatzfall können CE-konforme Ausführung, definierte Anschlagpunkte oder Kennzeichnungen erforderlich sein. Für Kunden mit Exportprozessen ergänzen sich metallische Sonderladungsträger bei Bedarf mit ISPM-15-konformen Holzpaletten, IPPC-konformen Verpackungskomponenten oder Übersee-Kisten. Die Entscheidung richtet sich nach Transportkette und Zielmarkt, nicht nach einem Standardschema.
Die PEKAHIT-Lösung: Konstruktion aus dem tatsächlichen Umlauf
Wir konstruieren Klappsysteme für Tankgestelle nicht aus einer abstrakten Produktbeschreibung, sondern aus den konkreten Bewegungen Ihrer Teile. Ausgangspunkt sind Tankzeichnung, Gewicht, Schwerpunkt, empfindliche Zonen, Verpackungsmenge, Transportmittel, Rücklaufmenge und geplante Bedienabläufe. Eine Konstruktion nach Kundenzeichnung ist dabei ebenso möglich wie die vollständige CAD-Ausarbeitung auf Basis vorhandener Bauteildaten und Prozessvorgaben.
Im CAD lassen sich die offene und die geklappte Lage früh vergleichen. Wir prüfen Kollisionsräume, Stapelbild, Zugriff für Stapler und die Positionierung von Verriegelungen. Dadurch wird sichtbar, ob die angestrebte Verdichtung im Rücktransport tatsächlich erreichbar ist oder ob einzelne Abmessungen, Aufnahmen oder Sicherungselemente angepasst werden müssen.
Danach folgt der Prototyp. Gerade bei Tankgestellen ist eine Probebeladung entscheidend, weil sich Toleranzen, Greifwege und reale Kontaktpunkte erst mit dem Bauteil sicher bewerten lassen. Dabei prüfen wir, ob der Tank wiederholgenau aufliegt, ob sich Schutzmaterial bewährt und ob die Bedienung im vorgesehenen Takt funktioniert. Als Schweißfachbetrieb nach DIN EN ISO 3834 legen wir auch Schweißverbindungen und tragende Bereiche auf die geforderte Beanspruchung aus.
Für Serienprozesse kann die Freigabe in eine JIT-Versorgung übergehen. Damit stehen die benötigten Ladungsträger in abgestimmten Mengen und Varianten zur Verfügung, statt dass interne Flächen durch ungeplante Bestände blockiert werden. Der entscheidende Vorteil liegt nicht im einzelnen Gestell, sondern in einem Kreislauf, der zum Materialfluss des Kunden passt.
Konkretes Ergebnis: weniger Volumen ohne zusätzliche Prozesslast

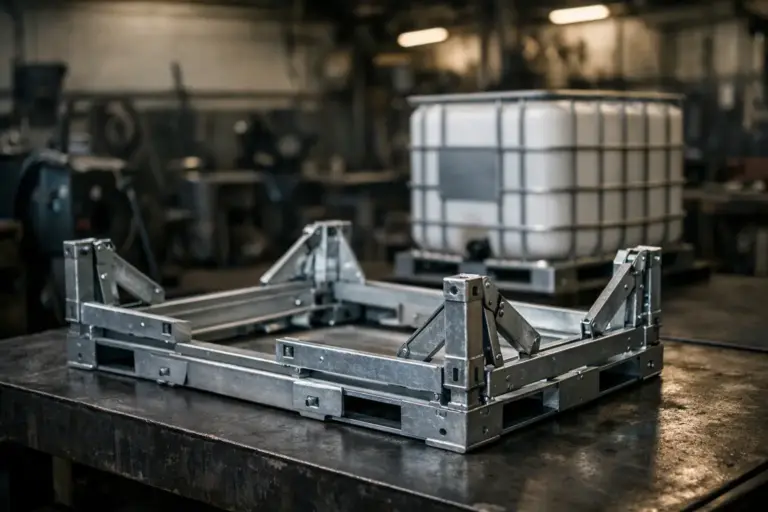

Bei einem realisierten Tankgestell mit Klappsystem lag der Schwerpunkt auf dem Rücklauf. Das Gestell musste Tanks im Vorlauf sicher aufnehmen, sich nach Entladung jedoch kompakt zusammenlegen und stapelfähig bleiben. Die Konstruktion verband definierte Tankauflagen mit einem handhabbaren Klappmechanismus und einer Sicherung, die in beiden Betriebszuständen eindeutig arbeitet.
Das Ergebnis war eine Reduzierung des Rücktransportvolumens um 80 Prozent. Diese Zahl ist nur dann aussagekräftig, wenn die Voraussetzungen vergleichbar sind: abgestimmte Stapelung, wiederkehrende Rückläufe und ein Ablauf, in dem das Klappen ohne Sonderprozess erfolgt. Bei kleineren Losgrößen, seltenen Umläufen oder stark wechselnden Tankgeometrien kann ein festes Gestell weiterhin die bessere Wahl sein.
Für die Beschaffung bedeutet das: Nicht nach der maximalen Klappbarkeit fragen, sondern nach dem nachweisbaren Nutzen im eigenen Kreislauf. Ein belastbares Konzept verbindet die Tankaufnahme im Vorlauf mit einer klaren, sicheren und schnellen Rückführung im Leerzustand. Haben Sie ähnliche Anforderungen? Jetzt unverbindlich anfragen: 08265 226752. Die Referenz für das Tankgestell-Klappsystem zeigt 80 Prozent weniger Rücktransportvolumen.
