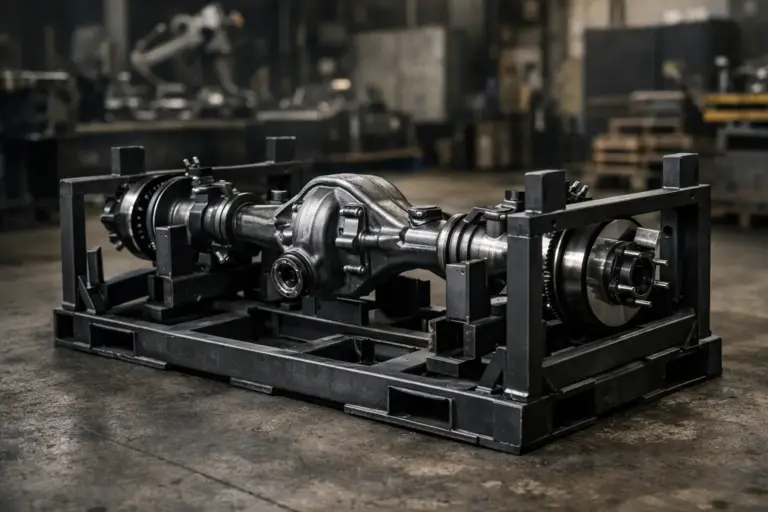

Wer Sonderladungsträger für Achstransport planen muss, entscheidet nicht nur über die sichere Fahrt vom Lieferanten zum Werk. Die Konstruktion beeinflusst, wie viele Teile pro Ladung transportiert werden, ob beim Wareneingang umgepackt werden muss und wie viel Leerraum im Rücklauf anfällt. Bei schweren, geometrisch anspruchsvollen Achskomponenten führen unklare Anforderungen oft zu Nacharbeit, Beschädigungen oder unnötig hohen Umlaufbeständen.
Für Einkäufer und Logistikleiter liegt die Herausforderung darin, Transport, Fertigung und Rücklauf in einem Ladungsträger zusammenzubringen. Ein Gestell, das lediglich auf die Außenmaße eines Bauteils ausgelegt ist, reicht dafür nicht aus. Entscheidend sind belastbare Aufnahmepunkte, definierte Sicherung, ergonomische Be- und Entladung sowie ein Konzept für Stapelung und Rücktransport.
Anforderungen vor der Konstruktion eindeutig erfassen
Am Anfang steht nicht das Gestell, sondern das Bauteil und sein tatsächlicher Weg durch die Lieferkette. Bei Achsen variieren Gewicht, Schwerpunkt, Anbauteile und empfindliche Funktionsflächen häufig zwischen Varianten. Auch wenn Grundabmessungen ähnlich sind, können unterschiedliche Befestigungspunkte oder Freiräume eine gemeinsame Aufnahme ausschließen.
Wir klären deshalb vor der CAD-Konstruktion, welche Varianten auf dem Sonderladungsträger laufen sollen, wie die Teile ins Gestell eingebracht werden und welche Schnittstellen im Werk bestehen. Dazu gehören Fördertechnik, Stapleraufnahme, Lagerplätze, Lkw-Innenmaße und die zulässige Stapelhöhe. Bei JIT-Anlieferungen ist zusätzlich relevant, in welcher Reihenfolge entnommen wird und ob der Träger direkt an der Linie eingesetzt werden kann.
Eine Konstruktion nach Kundenzeichnung kann dabei ein guter Ausgangspunkt sein. Sie ersetzt aber nicht die Prüfung der realen Prozessbedingungen. Zeichnungen zeigen Maße, nicht immer die Einbausituation am Band, die Toleranzen aus der Vorfertigung oder die Zugriffsmöglichkeiten beim Entladen.
Schwerpunkt und Auflagepunkte bestimmen die Sicherheit
Achskomponenten haben selten eine gleichmäßige Lastverteilung. Wird der Schwerpunkt nicht berücksichtigt, kann das Gestell beim Stapeln, bei Kurvenfahrten oder beim Anheben ungleich belastet werden. Die Folge sind Verformungen, instabile Ladung oder ein zu hoher Aufwand für zusätzliche Sicherungsmittel.
Die Auflagepunkte müssen tragfähig sein, ohne Dichtflächen, Gewinde, Sensorik oder bearbeitete Bereiche zu beschädigen. Je nach Bauteil können formschlüssige Aufnahmen, konturnahe Lagerungen oder definierte Anschläge sinnvoll sein. Dabei gilt: Eine möglichst enge Fixierung reduziert Bewegungen, darf den Toleranzausgleich in der Beladung aber nicht verhindern.
Sonderladungsträger für Achstransport planen: Transport und Rücklauf zusammen denken
Ein Achstransport verursacht nicht nur Kosten auf dem Hinweg. Bei Mehrwegkonzepten entscheidet der Rücklauf oft darüber, ob sich ein Metallgestell wirtschaftlich rechnet. Starre Konstruktionen schaffen klare Verhältnisse bei Stabilität und Stapelbarkeit, benötigen leer jedoch häufig viel Transportvolumen. Klappbare oder nestbare Lösungen senken dieses Volumen, erhöhen aber die konstruktive Komplexität und müssen im täglichen Handling zuverlässig funktionieren.
Wir konstruieren deshalb Rücklaufmechaniken nur dort, wo der Mengenfluss und die Distanz den zusätzlichen Aufwand rechtfertigen. Bei einem Tankgestell mit Klappsystem konnte das Rücktransportvolumen um 80 Prozent reduziert werden. Das Ergebnis entstand nicht durch eine pauschale Klappfunktion, sondern durch die Abstimmung von Verriegelung, Stapelbild und Bedienablauf.
Bei hohen Stückzahlen kann auch die Variantenfähigkeit entscheidend sein. Ein JIT-Konzept für Motorhauben ermöglichte acht Varianten auf einem Gestell und eliminierte Umpackvorgänge vollständig. Übertragen auf Achskomponenten bedeutet das: Gemeinsame Träger sind sinnvoll, wenn Aufnahmepunkte, Schutzbereiche und Entnahmereihenfolge sauber definiert werden. Sind die Unterschiede der Varianten zu groß, ist ein modulares System häufig sicherer als ein erzwungener Universallösung.
Ladungssicherung nach VDI 2700 mit der Konstruktion verbinden
Ladungssicherung darf nicht erst beim Verladen improvisiert werden. Ein Sonderladungsträger muss selbst eine nachvollziehbare Sicherungsfunktion übernehmen. Formschluss, Sicherungsbügel, Verriegelungen und die Verbindung des Gestells zur Ladefläche sind im Zusammenhang zu bewerten.
Die VDI 2700 gibt hierfür wesentliche Anforderungen und Orientierung. In der Praxis prüfen wir, welche Beschleunigungen, Reibwerte und Kräfte angesetzt werden müssen und ob die Achsen innerhalb des Gestells gegen Verrutschen, Kippen oder Abheben gesichert sind. Ebenso wichtig ist die Frage, wie das Gestell auf dem Fahrzeug positioniert wird und welche Sicherungsmittel der Spediteur benötigt.
Mehr Sicherungselemente bedeuten nicht automatisch mehr Prozesssicherheit. Wenn Bügel schwer zugänglich sind oder zu viele Handgriffe verlangen, werden sie im Schichtbetrieb eher fehlerhaft bedient. Eine gute Lösung macht den richtigen Zustand sichtbar und verhindert Fehlbeladung möglichst konstruktiv. Bei einem Koppelturm für acht Typen wurden dadurch mehr als 80 Prozent Logistikkosten eingespart – bei null Transportschäden.
Vom CAD-Modell zur belastbaren Probebeladung
Ein CAD-Modell zeigt, ob Geometrien grundsätzlich zusammenpassen. Erst der Prototyp und die Probebeladung zeigen, ob das Konzept unter realen Bedingungen trägt. Besonders bei geschweißten Schwerlastgestellen sind Fertigungstoleranzen, Bauteilschwankungen und der tatsächliche Ablauf beim Einsetzen relevant.
Als Schweißfachbetrieb nach DIN EN ISO 3834 berücksichtigen wir die Anforderungen an tragende Schweißkonstruktionen bereits in der Auslegung. Dazu zählen Materialwahl, Lastpfade, Versteifungen, Schweißzugänglichkeit und eine wirtschaftliche Serienfertigung. Bei Bedarf werden auch CE-relevante Anforderungen geprüft, etwa wenn der Ladungsträger als Teil einer betrieblichen Einrichtung mit besonderen Funktionen eingesetzt wird.
In der Probebeladung prüfen wir nicht nur, ob die Achse in das Gestell passt. Wir bewerten Einfädelwege, Spiel an den Aufnahmen, Erreichbarkeit der Verriegelungen, Stapelverhalten und die Entnahme mit den verfügbaren Flurförderzeugen. Werden Schwachstellen erkannt, passen wir Konstruktion und Prototyp an, bevor eine Serie ausgelöst wird. Das reduziert Änderungsaufwand im laufenden Betrieb und schafft eine belastbare Grundlage für JIT-Serienlieferungen.
Schutz der Bauteile gezielt auslegen
Transportschäden entstehen häufig nicht durch einen einzelnen starken Stoß, sondern durch wiederholte Mikrobewegungen. Beschichtete, bearbeitete oder montagekritische Bereiche brauchen deshalb eine passende Trennung vom Metallgestell. Kunststoffauflagen, austauschbare Schutzleisten oder definierte Freiräume sind möglich. Welche Lösung geeignet ist, hängt von Oberfläche, Taktzeit und Reinigungsanforderungen ab.
Ein ähnlicher Effekt zeigte sich bei einer Stossstangen-Box: Die gezielte Bauteilaufnahme senkte die Nacharbeit am Band um 20 Prozent. Bei Achsen ist die technische Ausführung anders, das Prinzip bleibt gleich: Die Qualität des Ladungsträgers zeigt sich dort, wo das Bauteil ohne zusätzliche Korrektur in den nächsten Prozessschritt geht.
Beschaffungssicherheit in der Serie absichern
Nach Freigabe des Prototyps kommt es auf reproduzierbare Qualität und planbare Verfügbarkeit an. Wir dokumentieren die freigegebene Ausführung, definieren den Serienstand und stimmen Abrufmengen sowie Lieferfenster mit dem Kunden ab. Für Lieferketten mit Exportanteil können ergänzende Holzpaletten oder Verpackungen nach ISPM 15 und IPPC sinnvoll sein, etwa für Ersatzteile, Einzelversand oder Überseewege.
Ein Sonderladungsträger ist dann wirtschaftlich, wenn er über viele Umläufe sicher funktioniert, die operative Handhabung vereinfacht und die Logistikfläche reduziert. Bei Schwerlastgestellen für Achsen konnten wir 50 Prozent Logistikkosten einsparen. Haben Sie ähnliche Anforderungen? Jetzt unverbindlich anfragen: 08265 226752.
