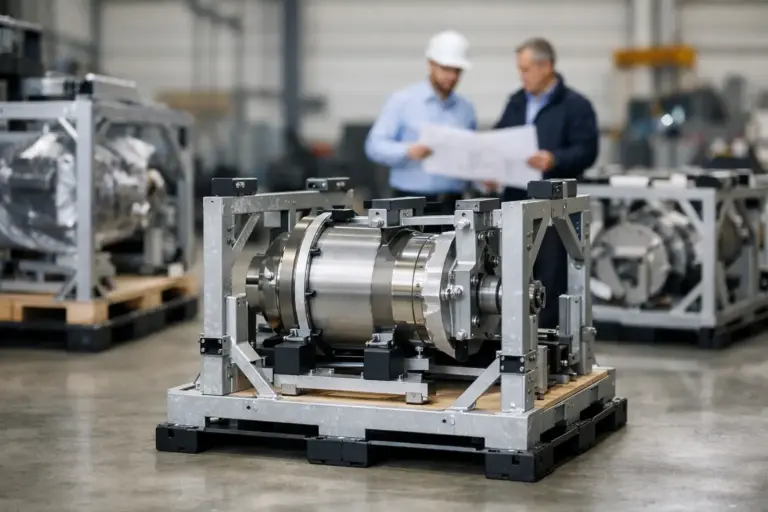

Ein beschädigtes Bauteil fällt selten erst beim Wareneingang auf. Meist beginnt das Problem deutlich früher – bei einem Transportgestell, das Last, Geometrie oder Taktung nicht sauber abbildet. Genau deshalb sind transportgestelle für maschinenbau kein Nebenthema der Logistik, sondern ein Teil der technischen Prozesskette.
Im Maschinenbau geht es oft um schwere, empfindliche oder geometrisch anspruchsvolle Komponenten. Gussteile, Schweißbaugruppen, Wellen, Gehäuse oder vormontierte Baugruppen lassen sich nur dann sicher bewegen, wenn Aufnahme, Stapelbarkeit, Zugriff und Sicherung zusammenpassen. Ein Gestell muss die Ware nicht nur von A nach B bringen, sondern sie während innerbetrieblicher Transporte, Zwischenlagerung und externem Versand definiert führen.
Was Transportgestelle für Maschinenbau leisten müssen
Ein geeignetes Transportgestell erfüllt mehrere Aufgaben gleichzeitig. Es schützt das Bauteil vor mechanischer Beschädigung, ermöglicht reproduzierbares Handling und schafft klare Bedingungen für Lagerung und Transport. Für den Einkauf ist vor allem relevant, dass dadurch Prozessrisiken sinken und die Versorgung stabil bleibt.
In der Praxis reicht es nicht, Tragfähigkeit allein in Kilogramm zu betrachten. Entscheidend ist, wie die Last ins Gestell eingeleitet wird, wo Druckpunkte entstehen und ob sich das Bauteil unter Vibration oder beim Umschlag bewegt. Auch die Frage, ob das Gestell mit Stapler, Hubwagen oder Kran bedient wird, gehört früh in die Auslegung.
Hinzu kommt die Verpackungslogik. Manche Bauteile benötigen reine Stahlkonstruktionen, andere profitieren von einer Kombination aus Metallrahmen und Holzauflagen. Bei Exportverpackungen sind zudem ISPM 15 und eine saubere IPPC-Zertifizierung relevant, wenn Holzbestandteile eingesetzt werden. Diese Punkte lassen sich nicht sinnvoll nachträglich ergänzen. Sie müssen in der Auslegung von Beginn an berücksichtigt werden.
Konstruktion nach Einsatzfall statt Standardmaß
Im Maschinenbau scheitern Standardlösungen häufig an Details. Ein Gestell kann auf dem Papier ausreichend groß sein und trotzdem unbrauchbar werden, wenn Greifräume fehlen, Anschlagpunkte verdeckt sind oder empfindliche Kanten ungeschützt aufliegen. Deshalb ist die Konstruktion nach Kundenzeichnung in vielen Projekten der richtige Ansatz.
Die belastbare Grundlage dafür ist eine präzise CAD-Planung. Sie schafft Klarheit über Auflagepunkte, Einfahrhöhen, Stapelzustände und Toleranzen. Für den Einkauf hat das einen praktischen Vorteil: Freigaben werden sauberer, Änderungsstände bleiben nachvollziehbar und spätere Anpassungen verursachen weniger Reibungsverluste.
Gerade bei Serien mit Varianten lohnt sich diese technische Vorarbeit. Wenn Bauteile in ähnlichen Abmessungen, aber mit abweichenden Anbauteilen gefertigt werden, kann ein modulares Gestell wirtschaftlicher sein als mehrere Einzelkonstruktionen. Das funktioniert allerdings nur, wenn die Unterschiede früh bekannt sind. Sonst wird aus der vermeintlich universellen Lösung schnell ein Kompromiss mit unnötigem Risiko.
Wann Sonderladungsträger wirtschaftlicher sind
Ein individuell gefertigtes Gestell ist nicht automatisch teurer als eine einfache Standardbox. Ausschlaggebend sind die Gesamtkosten im Prozess. Wenn durch passgenaue Aufnahmen weniger Beschädigungen entstehen, Rüstzeiten sinken oder mehr Teile pro Ladungsträger transportiert werden können, rechnet sich die Sonderlösung oft schneller als erwartet.
Das gilt besonders bei schweren Werkstücken und wiederkehrenden Umläufen. Dort wirken kleine Verbesserungen direkt auf Handlingzeiten, Flächennutzung und Bestandssicherheit. Auch bei Just-in-time-Belieferung ist ein sauber abgestimmter Ladungsträger häufig ein entscheidender Baustein, weil ungeplante Nacharbeit an der Verpackung kaum tolerierbar ist.
Technische Kriterien bei der Auslegung
Transportgestelle für Maschinenbau müssen sowohl das Bauteil als auch den realen Materialfluss abbilden. Dazu gehören Belastung, Schwerpunktlage, Zugänglichkeit und Wiederverwendbarkeit. In vielen Projekten ist die reine Produktaufnahme nur die halbe Aufgabe. Ebenso wichtig ist, wie das Gestell im Lager, auf dem Lkw und beim Kunden gehandhabt wird.
Ein typischer Fehler besteht darin, nur den idealen Zustand zu betrachten. In der Realität werden Gestelle gestapelt, rangiert, zwischengelagert und nicht immer vollkommen gleichmäßig beladen. Deshalb sollte die Auslegung Reserven vorsehen, ohne unnötig Material einzubauen. Ein erfahrener Schweissfachbetrieb kann hier sinnvoll abwägen, welche Profilquerschnitte, Fügekonstruktionen und Sicherungselemente technisch notwendig sind.
Für viele Anwendungen ist außerdem die Oberflächenfrage relevant. Lackierte, verzinkte oder unbehandelte Ausführungen haben unterschiedliche Vorteile. Verzinkung bietet Korrosionsschutz, kann aber je nach Einsatzfall Mehrkosten verursachen. Lackierungen lassen sich farblich auf Logistikbereiche abstimmen, sind jedoch bei hoher mechanischer Beanspruchung nicht immer die dauerhafteste Lösung. Welche Variante passt, hängt von Umlaufhäufigkeit, Witterung und Einsatzumgebung ab.
Ladungssicherung ist Teil der Konstruktion
Ladungssicherung VDI 2700 sollte nicht erst beim Versand mit Spanngurten improvisiert werden. Wenn Anschlagpunkte, Formschluss, Niederhalter oder Trennelemente schon in die Konstruktion integriert sind, wird der Prozess deutlich sicherer und reproduzierbarer. Das ist vor allem dann relevant, wenn verschiedene Standorte oder Speditionen mit denselben Gestellen arbeiten.
Bei empfindlichen Komponenten kann eine metallische Grundkonstruktion mit bauteilschonenden Kontaktflächen sinnvoll sein. Holzauflagen, Einleger oder separierende Elemente reduzieren Punktbelastungen und verhindern Scheuerstellen. Wird Holz eingesetzt, sind bei Exporten ISPM 15 und die dazugehörige IPPC-Zertifizierung verbindlich einzuplanen. Das betrifft nicht nur Kisten, sondern auch Kombinationen aus Stahlgestell und Holzkomponenten.
Schnittstelle zwischen Fertigung, Versand und Einkauf
Beschaffung von Transportgestellen ist dann erfolgreich, wenn Anforderungen aus mehreren Bereichen zusammengeführt werden. Die Konstruktion muss zum Bauteil passen, die Logistik zum Materialfluss und der Einkauf zur Beschaffungsstrategie. Fehlt eine dieser Perspektiven, entstehen spätere Korrekturen fast zwangsläufig.
In vielen Unternehmen kommen die Anforderungen aus Konstruktion, Versand und Produktion zeitversetzt. Das führt zu Änderungen kurz vor Produktionsstart. Eine saubere CAD-Planung mit abgestimmten Freigabeschritten reduziert dieses Risiko deutlich. Sie schafft eine belastbare technische Basis, auf der Serienfertigung, Nachbestellung und Variantenpflege funktionieren.
Für Einkaufsabteilungen ist zudem die Lieferfähigkeit des Herstellers entscheidend. Ein Gestell nützt wenig, wenn Ersatz, Erweiterungen oder Folgechargen nicht termingerecht kommen. Bei getakteten Lieferketten ist Just-in-time nicht nur ein logistischer Begriff, sondern ein Beschaffungskriterium. Es geht darum, dass Ladungsträger verfügbar sind, wenn Bauteile verpackt oder ausgeliefert werden müssen.
Materialkombinationen sinnvoll nutzen
Nicht jedes Maschinenbauteil verlangt nach einer reinen Stahlkonstruktion. Bei sensiblen Oberflächen, Exportanforderungen oder komplexen Konturen sind Kombinationsverpackungen oft die technisch bessere Lösung. Ein Stahlrahmen übernimmt Tragfähigkeit und Stapelbarkeit, während Holz definierte Auflagen, Distanzierung oder Verschalung ermöglicht.
Diese Kombination bietet vor allem dann Vorteile, wenn ein Bauteil mehrere Transportphasen durchläuft. Innerbetrieblich kann das Gestell offen und zugänglich bleiben, für den Ferntransport wird es durch Holzelemente ergänzt. Entscheidend ist, dass die Schnittstellen zwischen Metall und Holz konstruktiv sauber ausgeführt werden. Sonst entstehen Spiel, Verschleiß oder unnötige Montagezeiten.
Ein Anbieter, der sowohl Metallladungsträger als auch Industrieverpackungen abbilden kann, reduziert Abstimmungsaufwand. Das ist kein Marketingaspekt, sondern ein praktischer Vorteil im Projekt. Wenn Konstruktion, Fertigung und Verpackungslogik zusammen gedacht werden, lassen sich Fehlerquellen an den Übergängen deutlich verringern.
Worauf Einkäufer bei der Anfrage achten sollten
Je präziser die technische Anfrage, desto belastbarer das Angebot. Neben Zeichnungen und Bauteildaten sind Informationen zu Stückzahl, Umlaufkonzept, Transportweg und Handling entscheidend. Auch scheinbar kleine Punkte wie Einfahrbreite des Staplers, Stapelhöhe im Leerzustand oder gewünschte Kennzeichnung beeinflussen Konstruktion und Kosten.
Sinnvoll ist außerdem die Angabe, ob eine Konstruktion nach Kundenzeichnung vorliegt oder ob der Hersteller die Auslegung übernehmen soll. Im ersten Fall geht es stärker um fertigungsgerechte Umsetzung, im zweiten um technische Mitentwicklung. Beides ist möglich, verlangt aber unterschiedliche Projektabstimmung.
Wenn Holzbestandteile vorgesehen sind, sollte die Exportrelevanz von Beginn an genannt werden. Dann können ISPM 15 und IPPC-Zertifizierung direkt berücksichtigt werden. Gleiches gilt für Anforderungen an Ladungssicherung VDI 2700, wenn definierte Transportprofile oder Auditanforderungen vorliegen.
PEKAHIT begleitet solche Projekte als Schweissfachbetrieb mit technischer Umsetzungskompetenz, klarer Abstimmung und persönlicher Beratung. Für Einkäufer ist das vor allem dort relevant, wo Versorgungssicherheit, Wiederholgenauigkeit und individuelle Betreuung im laufenden Bedarf zählen.
Am Ende entscheidet nicht das Gestell allein, sondern seine Passung zum Prozess. Wenn Bauteil, Handling, Sicherung und Taktung zusammen gedacht werden, entsteht keine Verpackung von der Stange, sondern ein belastbarer Ladungsträger für den realen Maschinenbaualltag.
